亚洲中文字幕无码久久综合网,欧美精品一区二区在线观看播放,午夜理论2019理论无码,日韩A级成人免费无码视频

×

美邦儀器技術(shù)期刊丨三十九期

2021-07-10 08:21:29

美邦儀器技術(shù)期刊丨三十九期
發(fā)布時(shí)間：2021-7-10
主  題：織物防滲水性能測試方法及升壓速率控制研究
1、織物滲水性能試驗(yàn)方法的種類
目前在實(shí)驗(yàn)室用于織物滲水性能的試驗(yàn)方法可分兩類，第一類為由里向外的試驗(yàn)機(jī)理，即靜水壓試驗(yàn)法。該類方法將織物固定在密封容器的一面，在標(biāo)準(zhǔn)大氣壓的條件下充水并持續(xù)恒加水壓。觀察并記錄在多大的水壓下織物的背面滲出水珠。此時(shí)測得的水的壓力即為靜水壓?？椢锼惺艿撵o水壓值越大其防水性能就越好。第二類是由外向內(nèi)試驗(yàn)機(jī)理，即噴淋試驗(yàn)。即從一定高度和角度向待測織物持續(xù)滴水或噴水，可測定水從織物被淋測浸透到另一側(cè)所需要的時(shí)間。也可測定經(jīng)過一定的時(shí)間后試樣吸收的水量或觀察試樣的水漬形態(tài)。
2、織物滲水性能試驗(yàn)中的升壓速率控制
在織物滲水性能試驗(yàn)方法之一的靜水壓試驗(yàn)法中，對水壓上升速率有著嚴(yán)格的要求。例如GB/T 4744-2013要求升壓速率為6.0kPa/min±0.3kPa/min精度要求很高，在做織物靜水壓試驗(yàn)中，要保持上述精度的升壓速率，一般情況下較難實(shí)現(xiàn)。因?yàn)樵谝欢▔毫ο?，織物表面?huì)產(chǎn)生異常變形，而且是突然加大，使原來穩(wěn)定的升壓速率突然降低。除非使用由計(jì)算機(jī)組成一個(gè)壓力檢測控制系統(tǒng)，否則無法真正達(dá)到國標(biāo)規(guī)定的水壓上升速率精度。
3、升壓速率對織物靜水壓試驗(yàn)的影響分析
影響織物耐靜水壓性能的因素很多，主要與織物本身的結(jié)構(gòu)參數(shù)和技術(shù)指標(biāo)有關(guān)。
3.1織物的緊度
紗線之間距離的增大將直接影響耐水壓的高低。一般織物結(jié)構(gòu)越緊密，其抗?jié)B水性能越好。
3.2涂層膜孔的大小
涂層膜孔的孔徑越大，涂層織物的耐靜水壓性能越差。
3.3接觸角θ的大小
當(dāng)θ>90°時(shí)，織物具有抗水性能，此時(shí)隨著θ的增大，織物的耐水壓值也相應(yīng)有所增加。
3.4涂層厚度
涂層太薄在表面不易連續(xù)成膜，使涂層織物的耐水壓能力降低；涂層厚，織物的耐水壓能力提高。
3.5織物的厚度
織物越厚，濕阻越大，耐水壓值就越大。
3.6紗線的粗細(xì)
對于吸濕性好的纖維制成的緊密織物來說，由于毛細(xì)效應(yīng)的存在，減小紗線半徑，可提高織物的抗?jié)B水性。
3.7經(jīng)緯紗線性能的好壞
受到水壓的作用，彈性好的經(jīng)緯紗易伸長，從而導(dǎo)致相鄰經(jīng)緯紗間隙的形成，水珠較易從中滲過，使得織物靜水壓值降低。
3.8涂層質(zhì)量
要求整個(gè)布面均勻，具有一定的牢度。涂層質(zhì)量越好，抗?jié)B水性能越好。實(shí)驗(yàn)中發(fā)現(xiàn)，當(dāng)升壓速度變化過快或變化值太大都會(huì)對織物形成一種水壓力沖擊。這種沖擊會(huì)造成織物表面快速滲出水珠，從而形成織物耐靜水壓降低的現(xiàn)象。但是試驗(yàn)中發(fā)現(xiàn)同一種織物當(dāng)升壓速率控制在恒定區(qū)別變化時(shí)，所測得織物耐靜水壓的壓力值變化不大。
 走，隨我一起了解我司新研發(fā)的攝像頭自動(dòng)識別水滴智能式織物滲水性測定儀

YG812H智能式織物滲水性測定儀

【適用范圍】
用于經(jīng)過防水處理的各種織物（如帆布、涂層布、帳篷布、苫布、防雨服裝布及土工布材料等）抗?jié)B水性能的測定。
【符合標(biāo)準(zhǔn)】
GB/T 4744、FZ/T 01004、AATCC 127、DIN 53886、JIS L 1092
【儀器特性】
1、采用工業(yè)相機(jī)成像，水滴自動(dòng)識別，測試結(jié)果自動(dòng)識別，避免人工識別誤差，實(shí)現(xiàn)自動(dòng)評級功能。
2、采用伺服電機(jī)驅(qū)動(dòng)，微機(jī)控制水流量，加壓速率范圍寬且可無級可調(diào)，加壓速度準(zhǔn)確。
3、采用進(jìn)口高精度壓力傳感器，傳感器自動(dòng)過載保護(hù)，壓力控制采用動(dòng)態(tài)反饋調(diào)節(jié)，有效防止壓力過沖。
4、氣動(dòng)夾持試樣，方便快捷，使試樣受力均勻，防止試樣損傷。
5、五種測試模式可選，增壓法，定壓計(jì)時(shí)法，定壓定時(shí)法，撓曲松弛及滲水漏水法。
6、七種測試單位可自由切換：Pa、kPa、mmHg、mmH2O、cmH2O、PSI、Bar。
7、內(nèi)置專業(yè)LED照明裝置，方便觀察水珠；并配有專門水珠記錄按鈕；可記錄多次水珠壓力結(jié)果。
8、具有實(shí)驗(yàn)過程試樣破裂自動(dòng)識別停機(jī)并記錄實(shí)驗(yàn)值。
9、工作臺(tái)面板及所有與水接觸的地方全部采用不銹鋼制作。
【技術(shù)參數(shù)】
1、技術(shù)指標(biāo)：
型   號
 測量范圍
 精   度
 水壓上升速率
 試樣夾頭面積
-5型
 100Pa～50kPa
 0.2%F.S
 (1～100)kPa/min
 100cm2
-20型
 500Pa～200kPa
 (1～100)kPa/min
 100cm2
-50型
 1kPa～500kPa
 (1～100)kPa/min
 7.8cm2（選配）
-100型
 訂制
2、壓力顯示分辨率：0.01kPa
3、傳感器測試精度：≤1%（單傳感器滿量程范圍內(nèi)5%～100%）
4、實(shí)驗(yàn)面積：100cm2、7.8cm2（選配）
5、加壓速率：1kPa～100kPa/min（無級可調(diào)）
6、工作模式：增壓法、定壓定時(shí)、定壓計(jì)時(shí)、滲水漏水、撓曲實(shí)驗(yàn)
7、顯示模式：彩屏中英文、電腦操作
8、外形尺寸：500×440×780mm
9、重    量：70kg
10、電   源：AC220V 50Hz 500W

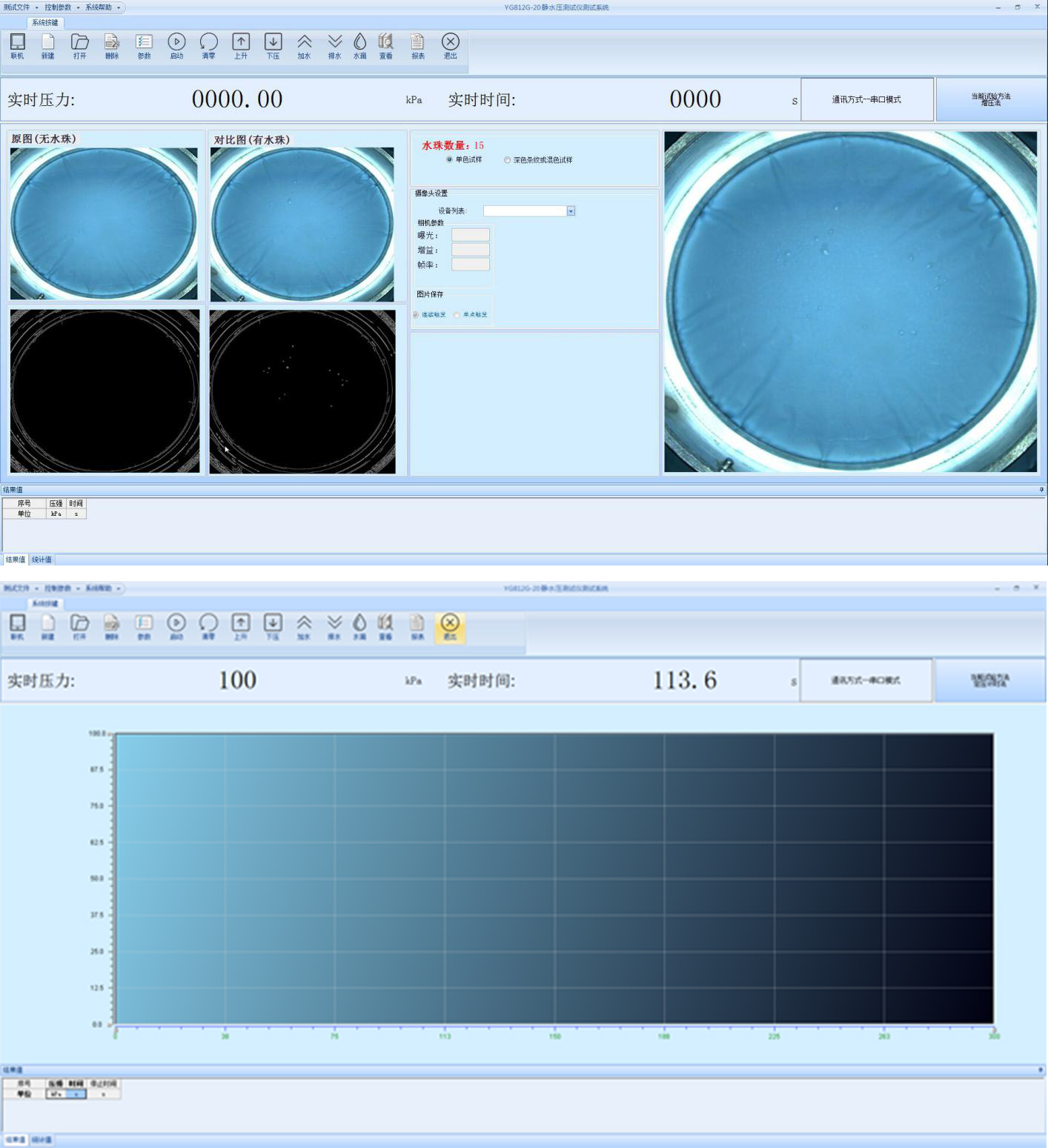

【軟件界面】
